HomeViệc thay thế cuộn hút phanh cẩu trục Mitsubishi là một quy trình kỹ thuật quan trọng, đảm bảo an toàn và hiệu suất vận hành ổn định cho hệ thống nâng hạ trong các nhà máy và kho bãi. Hướng dẫn này sẽ cung cấp các bước chi tiết để bạn có thể thực hiện công việc này một cách chính xác và hiệu quả nhất trong năm 2026.

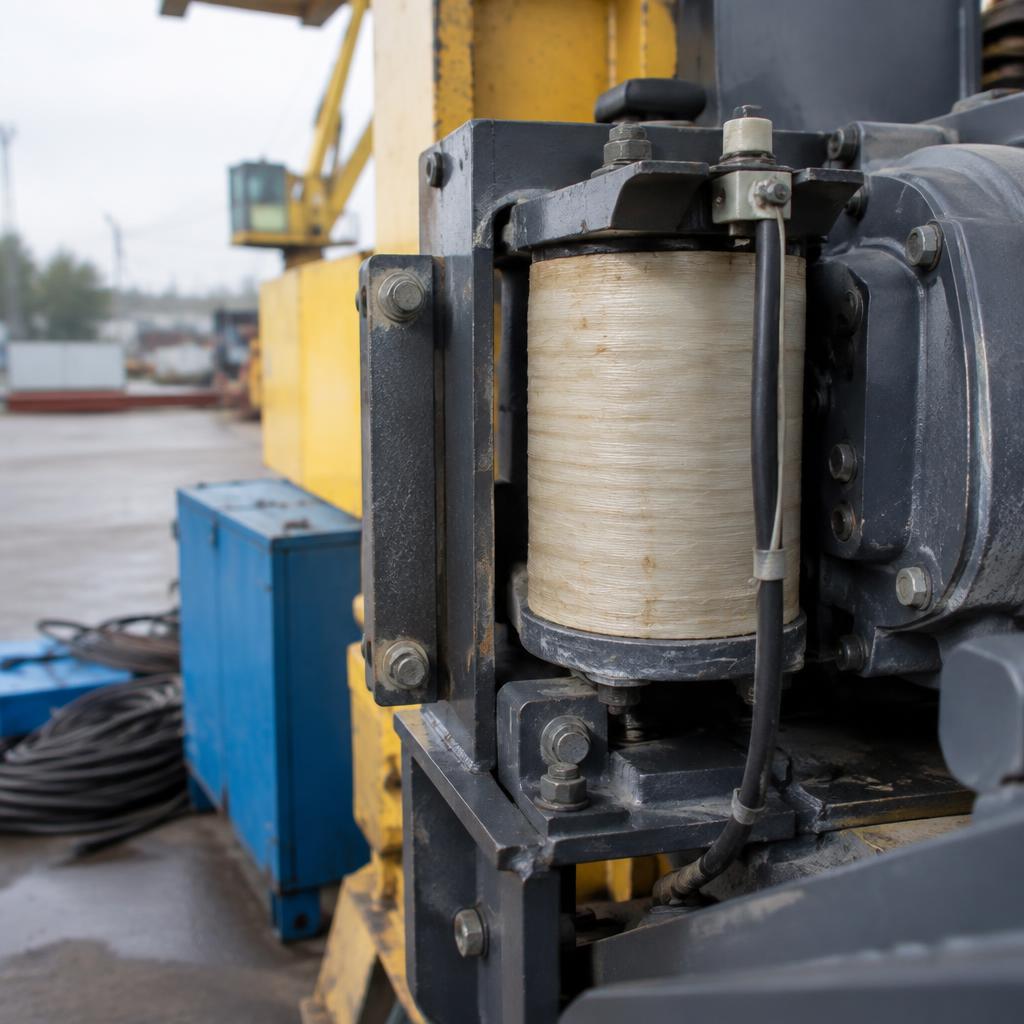

Giới thiệu về cuộn hút phanh cẩu trục Mitsubishi và vai trò của nó
Cuộn hút phanh cẩu trục Mitsubishi đóng vai trò cốt lõi trong việc đảm bảo an toàn và dừng chuyển động chính xác của cẩu trục, kích hoạt cơ chế hãm phanh khi nguồn điện bị ngắt hoặc khi cần dừng tải. Đây là một bộ phận điện từ, tạo ra lực hút để nhả phanh khi có điện và cho phép phanh đóng lại khi không có điện, ngăn ngừa tình trạng trôi tải nguy hiểm. Việc duy trì cuộn hút phanh hoạt động hiệu quả là yếu tố then chốt để bảo vệ hàng hóa và nhân công.
Các dấu hiệu nhận biết cuộn hút phanh cần thay thế hoặc bảo dưỡng là gì?
Bạn cần thay thế hoặc bảo dưỡng cuộn hút phanh cẩu trục Mitsubishi khi nhận thấy các dấu hiệu bất thường trong hoạt động của hệ thống phanh, thường là do hao mòn tự nhiên hoặc hỏng hóc đột ngột. Sự cố này có thể ảnh hưởng trực tiếp đến khả năng kiểm soát tải trọng, tiềm ẩn nguy cơ mất an toàn nghiêm trọng cho người vận hành và tài sản. Việc phát hiện sớm và xử lý kịp thời giúp tránh được những hư hỏng nặng hơn và duy trì hoạt động liên tục của cẩu trục.
Dưới đây là các dấu hiệu phổ biến cho thấy cuộn hút phanh cần được kiểm tra:
- Phanh không ăn hoặc nhả chậm: Đây là dấu hiệu rõ ràng nhất, thể hiện cuộn hút không tạo đủ lực hút để nhả phanh hoặc không đủ lực giữ để phanh ăn nhanh chóng. Điều này có thể do cuộn dây bị lão hóa, chập chờn hoặc hỏng hoàn toàn.
- Tiếng ồn lạ từ bộ phanh: Nếu nghe thấy tiếng kêu rít, lạch cạch hoặc rung động bất thường khi cẩu trục hoạt động hoặc dừng lại, có thể cuộn hút đang gặp vấn đề cơ khí hoặc điện. Tiếng ồn thường xuất hiện khi bộ phận bị mòn hoặc kẹt.
- Nhiệt độ cuộn hút tăng cao bất thường: Cuộn hút hoạt động liên tục sẽ sinh nhiệt, nhưng nếu nhiệt độ quá nóng khi chạm vào, có thể do quá tải, đoản mạch hoặc cách điện bị hỏng. Hiện tượng này cần được kiểm tra ngay để tránh cháy nổ.
- Cẩu trục bị trôi tải: Đây là tình huống cực kỳ nguy hiểm, xảy ra khi cuộn hút không thể giữ phanh đóng hoàn toàn hoặc không nhả phanh đúng lúc, khiến tải trọng không được giữ vững. Sự cố này đòi hỏi phải dừng hoạt động ngay lập tức.
- Đèn báo lỗi trên bảng điều khiển: Một số hệ thống cẩu trục hiện đại có cảm biến và sẽ hiển thị đèn báo lỗi liên quan đến hệ thống phanh khi có sự cố. Bạn cần tham khảo hướng dẫn sử dụng của nhà sản xuất để hiểu mã lỗi.
- Hao mòn vật lý: Kiểm tra trực quan cuộn hút xem có dấu hiệu cháy đen, nứt vỡ lớp vỏ bảo vệ, hoặc các kết nối điện bị lỏng lẻo, ăn mòn không. Những hư hại này thường là kết quả của quá trình hoạt động lâu dài.

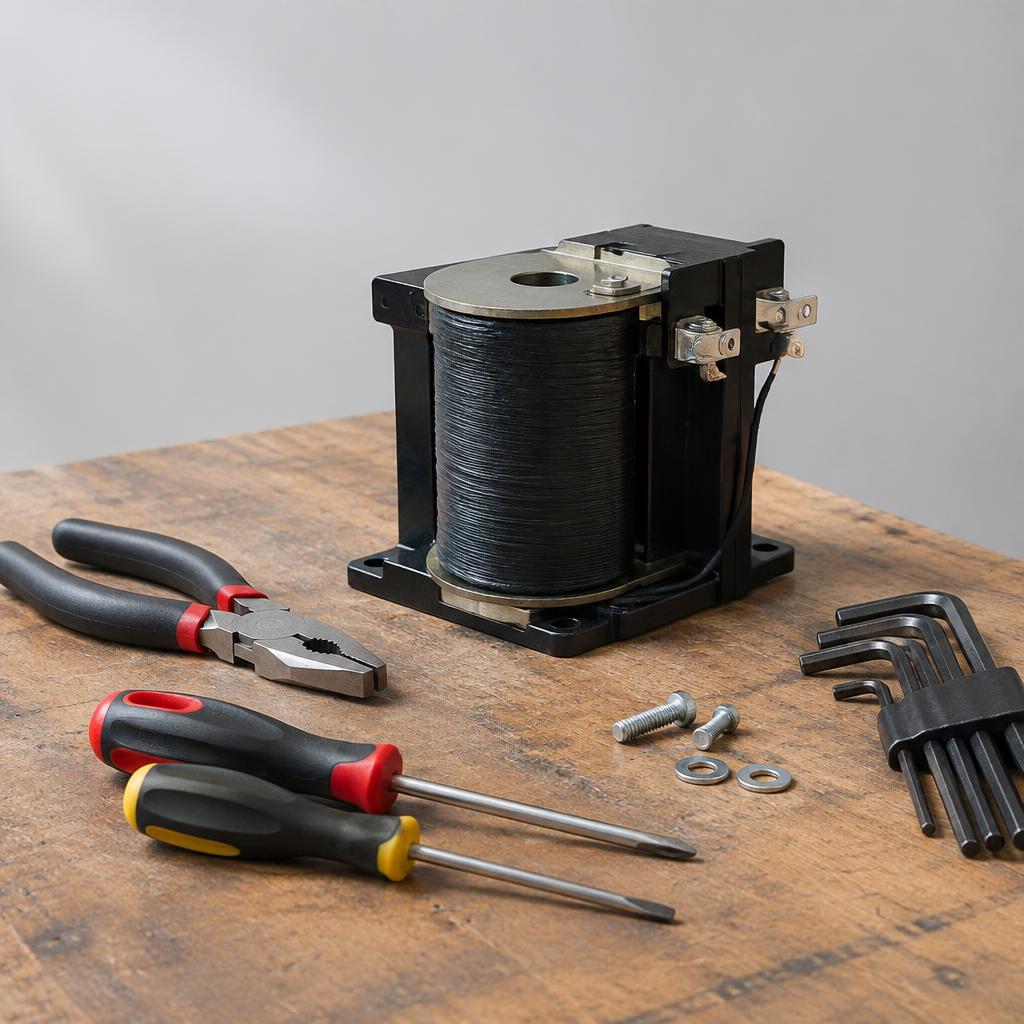

Chuẩn bị dụng cụ và vật tư cần thiết để thay thế cuộn hút phanh
Để quá trình thay thế cuộn hút phanh cẩu trục diễn ra thuận lợi và an toàn, bạn cần chuẩn bị đầy đủ các dụng cụ và vật tư chuyên dụng trước khi bắt đầu công việc. Việc này bao gồm cuộn hút phanh mới chính hãng hoặc tương thích, các thiết bị bảo hộ cá nhân cần thiết, và bộ dụng cụ tháo lắp phù hợp với cấu tạo của cẩu trục Mitsubishi. Đảm bảo mọi thứ sẵn sàng sẽ giúp tiết kiệm thời gian và giảm thiểu rủi ro trong quá trình thực hiện.
Dưới đây là danh sách các vật tư và dụng cụ bạn cần:
- Cuộn hút phanh mới: Đảm bảo cuộn hút mới phải đúng loại, đúng mã sản phẩm và tương thích hoàn toàn với model cẩu trục Mitsubishi bạn đang sử dụng. Bạn có thể tìm mua cuộn hút phanh cẩu trục Mitsubishi chất lượng từ các nhà cung cấp uy tín.
- Bộ dụng cụ tháo lắp:
- Cờ lê, mỏ lết: Các loại có kích thước phù hợp để tháo các bu lông, đai ốc.
- Tua vít: Tua vít dẹt và bake với nhiều kích cỡ khác nhau.
- Kìm: Kìm cắt, kìm bấm cos, kìm mũi nhọn.
- Búa cao su: Dùng để gõ nhẹ khi cần tháo hoặc lắp các chi tiết bị kẹt mà không gây hư hại.
- Đồng hồ vạn năng: Để kiểm tra điện áp, thông mạch và điện trở của cuộn hút mới và cũ.
- Thiết bị nâng hạ phụ trợ: Nếu cần nâng đỡ các bộ phận nặng của phanh trong quá trình tháo lắp.
- Vật tư tiêu hao và làm sạch:
- Chất tẩy rửa chuyên dụng: Để làm sạch bụi bẩn, dầu mỡ tích tụ trên các bộ phận.
- Giấy nhám mịn: Nếu cần làm sạch bề mặt tiếp xúc của các má phanh hoặc các chi tiết kim loại.
- Dầu bôi trơn chuyên dụng: Để bôi trơn các khớp nối, trục quay (nếu có) sau khi lắp đặt.
- Khăn sạch: Để lau chùi.
- Ống co nhiệt hoặc băng keo điện: Để cách điện các mối nối sau khi lắp đặt.
- Thiết bị bảo hộ cá nhân (PPE):
- Găng tay bảo hộ: Chống cắt, chống trượt.
- Kính bảo hộ: Bảo vệ mắt khỏi bụi bẩn, mảnh vụn.
- Mũ bảo hiểm: Nếu làm việc trên cao hoặc trong khu vực có nguy cơ vật rơi.
- Giày bảo hộ: Chống va đập, chống trượt.
- Quần áo bảo hộ: Giúp tránh dính dầu mỡ, bụi bẩn.
- Sơ đồ kỹ thuật: Luôn có sẵn sơ đồ mạch điện và bản vẽ cấu tạo của bộ phanh cẩu trục Mitsubishi để tham khảo trong quá trình tháo lắp.
Bước 1: Hướng dẫn tháo cuộn hút cũ an toàn
Việc tháo cuộn hút cũ cần được thực hiện một cách cẩn trọng và tuân thủ nghiêm ngặt các quy tắc an toàn để tránh nguy hiểm về điện và cơ khí, đồng thời đảm bảo không làm hỏng các bộ phận xung quanh. Bạn hãy bắt đầu bằng việc ngắt toàn bộ nguồn điện cấp cho cẩu trục và treo biển báo an toàn, sau đó xác định vị trí cuộn hút, và tiến hành tháo các kết nối điện cũng như cơ khí một cách có hệ thống. Ghi nhớ thứ tự và vị trí của từng bộ phận sẽ giúp quá trình lắp đặt lại dễ dàng hơn.
Các bước thực hiện:
- Ngắt nguồn điện và đảm bảo an toàn:
- Bạn hãy ngắt cầu dao tổng hoặc aptomat cấp điện cho cẩu trục.
- Sử dụng đồng hồ vạn năng để kiểm tra chắc chắn rằng không còn điện áp tại các điểm đấu nối của bộ phanh.
- Bạn hãy treo biển báo “Đang bảo trì – Cấm vận hành” tại khu vực điều khiển và khu vực làm việc để tránh việc người khác vô tình bật lại nguồn điện.
- Cố định cẩu trục bằng các biện pháp cơ học như chèn bánh xe hoặc khóa phanh phụ (nếu có) để ngăn cẩu trục di chuyển ngoài ý muốn.
- Xác định vị trí cuộn hút phanh:
- Bạn hãy tham khảo sơ đồ kỹ thuật của cẩu trục Mitsubishi để xác định chính xác vị trí của cuộn hút phanh, thường nằm trong hoặc gắn liền với cụm phanh chính của động cơ nâng.
- Tháo các kết nối điện:
- Bạn hãy chụp ảnh hoặc đánh dấu các dây điện trước khi tháo để ghi nhớ vị trí và màu sắc của chúng, đảm bảo việc đấu nối lại đúng cách.
- Sử dụng tua vít hoặc cờ lê phù hợp để tháo các ốc vít giữ các đầu dây điện.
- Bạn hãy cẩn thận tháo từng dây ra khỏi các cực của cuộn hút, đảm bảo không làm hỏng dây hoặc các đầu cos.
- Tháo các kết nối cơ khí:
- Bạn hãy sử dụng cờ lê hoặc mỏ lết để nới lỏng và tháo các bu lông, đai ốc cố định cuộn hút vào cụm phanh.
- Nếu có các lò xo hoặc các bộ phận nén, bạn hãy cẩn thận tháo chúng ra, lưu ý đến lực nén và vị trí ban đầu.
- Bạn hãy từ từ kéo cuộn hút ra khỏi vị trí lắp đặt. Trong một số trường hợp, bạn có thể cần dùng búa cao su gõ nhẹ để nới lỏng nếu cuộn hút bị kẹt.
- Bạn hãy kiểm tra và ghi lại tình trạng của các bộ phận liên quan như má phanh, lò xo, trục dẫn động để đánh giá xem có cần thay thế hoặc bảo dưỡng thêm không. Đôi khi, má phanh cẩu Mitsubishi 5 tấn cũng cần được thay mới nếu đã mòn.
Bước 2: Hướng dẫn lắp đặt cuộn hút mới đúng kỹ thuật
Lắp đặt cuộn hút phanh mới đúng kỹ thuật là bước quan trọng để đảm bảo hệ thống phanh hoạt động chính xác và an toàn tuyệt đối sau khi thay thế. Bạn hãy thực hiện từng bước một cách tỉ mỉ, từ việc làm sạch khu vực lắp đặt đến việc kết nối điện và cơ khí, luôn đối chiếu với sơ đồ kỹ thuật của nhà sản xuất. Sự chính xác trong quá trình lắp đặt sẽ quyết định tuổi thọ và hiệu suất của toàn bộ hệ thống phanh cẩu trục Mitsubishi.
Các bước thực hiện:
- Kiểm tra cuộn hút mới:
- Bạn hãy kiểm tra trực quan cuộn hút mới để đảm bảo không có hư hại trong quá trình vận chuyển.
- Sử dụng đồng hồ vạn năng để đo điện trở của cuộn hút mới. Giá trị điện trở phải nằm trong khoảng thông số kỹ thuật của nhà sản xuất. Nếu không có thông số, bạn có thể so sánh với cuộn hút cũ (nếu nó không bị hỏng hoàn toàn).
- Làm sạch và chuẩn bị khu vực lắp đặt:
- Bạn hãy làm sạch bụi bẩn, dầu mỡ cũ và các mảnh vụn kim loại khỏi khu vực lắp đặt cuộn hút trên cụm phanh.
- Kiểm tra các bề mặt tiếp xúc, đảm bảo chúng phẳng và không bị ăn mòn để cuộn hút mới có thể lắp đặt khít.
- Nếu có má phanh cũ đã mòn, bạn hãy xem xét việc thay thế má phanh cẩu Mitsubishi để đảm bảo hiệu suất phanh tối ưu.
- Lắp đặt cuộn hút vào vị trí:
- Bạn hãy đặt cuộn hút mới vào đúng vị trí trên cụm phanh, đảm bảo các lỗ bắt bu lông thẳng hàng.
- Lắp lại các lò xo, miếng đệm và các chi tiết cơ khí khác theo đúng thứ tự đã tháo ra, tham khảo ảnh hoặc ghi chú bạn đã chụp.
- Bạn hãy siết chặt các bu lông và đai ốc cố định cuộn hút một cách đều và đủ lực theo khuyến nghị của nhà sản xuất. Tránh siết quá chặt hoặc quá lỏng.
- Đấu nối điện:
- Bạn hãy nối lại các dây điện vào các cực của cuộn hút theo đúng sơ đồ hoặc ghi chú đã đánh dấu ở bước tháo ra.
- Đảm bảo các mối nối chặt chẽ, không bị lỏng lẻo và được cách điện tốt bằng ống co nhiệt hoặc băng keo điện chuyên dụng.
- Bạn hãy kiểm tra lại toàn bộ các mối nối điện để đảm bảo không có lỗi hoặc đoản mạch.
Kiểm tra và chạy thử hệ thống sau khi thay thế cuộn hút phanh như thế nào?
Sau khi hoàn tất việc thay thế cuộn hút phanh, bạn cần tiến hành kiểm tra tỉ mỉ và chạy thử hệ thống để đảm bảo mọi chức năng hoạt động đúng như thiết kế và an toàn tuyệt đối trước khi đưa cẩu trục vào vận hành sản xuất. Quá trình này bao gồm kiểm tra điện áp, thông mạch, và đặc biệt là thử nghiệm chức năng phanh ở các tải trọng khác nhau. Việc tuân thủ nghiêm ngặt các bước kiểm tra sẽ giúp phát hiện và khắc phục kịp thời mọi sự cố tiềm ẩn.
Các bước kiểm tra và chạy thử:
- Kiểm tra điện áp và thông mạch:
- Sau khi đấu nối điện, bạn hãy bật nguồn điện trở lại cho cẩu trục.
- Sử dụng đồng hồ vạn năng để kiểm tra điện áp cấp đến cuộn hút phanh có đúng với định mức (ví dụ: 220V, 380V) hay không.
- Bạn hãy kiểm tra thông mạch từ bảng điều khiển đến cuộn hút để đảm bảo không có dây bị đứt hoặc mối nối lỏng.
- Kiểm tra hoạt động không tải:
- Bạn hãy vận hành cẩu trục mà không có tải trọng.
- Quan sát và lắng nghe tiếng hoạt động của bộ phanh khi nhả và ăn phanh. Tiếng động phải êm ái, không có tiếng kêu lạ, tiếng rít hoặc tiếng va đập lớn.
- Bạn hãy kiểm tra thời gian nhả và ăn phanh. Phanh phải nhả nhanh chóng khi có lệnh và ăn ngay lập tức khi lệnh dừng được đưa ra.
- Bạn hãy điều khiển cẩu trục nâng hạ và di chuyển ngang để kiểm tra độ trễ của phanh.
- Kiểm tra hoạt động có tải nhẹ:
- Sau khi kiểm tra không tải thành công, bạn hãy thử nâng một tải trọng nhẹ (khoảng 10-20% tải trọng định mức của cẩu trục).
- Bạn hãy thực hiện các thao tác nâng, hạ, dừng đột ngột và di chuyển ngang.
- Quan sát kỹ xem tải có bị trôi không khi dừng. Phanh phải giữ tải ổn định ở mọi vị trí.
- Kiểm tra hoạt động có tải định mức (hoặc gần định mức):
- Nếu các bước trên đều đạt yêu cầu, bạn hãy tiến hành thử nghiệm với tải trọng định mức hoặc gần định mức (ví dụ: 80-90%).
- Bạn hãy thực hiện lại các thao tác nâng, hạ, dừng và di chuyển. Đặc biệt chú ý đến khả năng giữ tải của phanh khi cẩu trục dừng ở các độ cao khác nhau.
- Bạn hãy quan sát nhiệt độ của cuộn hút phanh và bộ phanh nói chung trong quá trình hoạt động có tải. Nhiệt độ tăng cao quá mức bình thường là dấu hiệu của sự cố.
- Ghi nhận kết quả và bàn giao:
- Bạn hãy ghi lại tất cả các thông số và kết quả kiểm tra vào nhật ký bảo trì.
- Nếu có bất kỳ dấu hiệu bất thường nào, bạn hãy dừng ngay lập tức và tiến hành kiểm tra lại, khắc phục sự cố trước khi đưa cẩu trục vào vận hành chính thức.
- Sau khi mọi kiểm tra đều đạt chuẩn, bạn hãy tháo bỏ biển báo an toàn và bàn giao thiết bị cho vận hành.
Mẹo bảo dưỡng định kỳ cuộn hút phanh để tối ưu hiệu suất
Bảo dưỡng định kỳ cuộn hút phanh cẩu trục là biện pháp chủ động và hiệu quả nhất để kéo dài tuổi thọ của thiết bị, duy trì hiệu suất làm việc ổn định và đảm bảo an toàn tuyệt đối cho quá trình vận hành. Bạn cần thực hiện các công việc kiểm tra, vệ sinh và bôi trơn theo lịch trình cụ thể, giúp phát hiện sớm các hư hỏng tiềm ẩn và ngăn ngừa sự cố đột xuất. Một kế hoạch bảo dưỡng bài bản sẽ tối ưu hóa hoạt động của cẩu trục và giảm thiểu chi phí sửa chữa không mong muốn.
Dưới đây là các mẹo bảo dưỡng định kỳ bạn nên áp dụng:
- Kiểm tra định kỳ:
- Bạn hãy kiểm tra hàng tuần hoặc hàng tháng (tùy theo tần suất sử dụng) các kết nối điện của cuộn hút để đảm bảo chúng luôn chặt chẽ và không bị ăn mòn.
- Bạn hãy quan sát trực quan cuộn hút và các bộ phận liên quan như má phanh, lò xo xem có dấu hiệu hư hại, mài mòn, nứt vỡ hoặc biến dạng không.
- Bạn hãy lắng nghe tiếng ồn phát ra từ bộ phanh khi hoạt động. Bất kỳ tiếng kêu lạ nào cũng cần được điều tra ngay.
- Vệ sinh thường xuyên:
- Bạn hãy dùng khí nén hoặc bàn chải mềm để loại bỏ bụi bẩn, mạt sắt, dầu mỡ tích tụ trên bề mặt cuộn hút và trong cụm phanh. Bụi bẩn có thể gây kẹt các bộ phận cơ khí và ảnh hưởng đến khả năng tản nhiệt của cuộn hút.
- Bạn hãy làm sạch các bề mặt tiếp xúc của phanh để đảm bảo lực ma sát tối ưu.
- Kiểm tra điện trở và cách điện:
- Bạn hãy sử dụng đồng hồ vạn năng để đo điện trở của cuộn hút định kỳ. Sự thay đổi đáng kể về điện trở có thể báo hiệu cuộn dây đang bị xuống cấp.
- Bạn hãy kiểm tra lớp cách điện của dây dẫn và cuộn hút. Nếu có dấu hiệu nứt, bong tróc hoặc cháy xém, cần xử lý hoặc thay thế ngay.
- Bôi trơn các bộ phận cơ khí:
- Theo khuyến nghị của nhà sản xuất, bạn hãy bôi trơn các trục quay, khớp nối hoặc các bộ phận chuyển động khác trong cụm phanh bằng loại dầu mỡ chuyên dụng. Việc này giúp giảm ma sát và kéo dài tuổi thọ cơ khí.
- Kiểm tra khe hở má phanh:
- Bạn hãy đảm bảo khe hở giữa má phanh và tang phanh luôn nằm trong giới hạn cho phép. Khe hở không đúng có thể làm giảm hiệu quả phanh hoặc gây mài mòn nhanh hơn.
- Đào tạo nhân viên vận hành:
- Bạn hãy đảm bảo nhân viên vận hành cẩu trục được đào tạo đầy đủ về cách nhận biết các dấu hiệu bất thường của hệ thống phanh và quy trình báo cáo sự cố.
Những lưu ý an toàn quan trọng khi thay thế cuộn hút phanh cẩu trục Mitsubishi
An toàn là ưu tiên hàng đầu khi thực hiện bất kỳ công việc bảo trì nào trên thiết bị công nghiệp, đặc biệt là với cẩu trục, nơi sự cố có thể dẫn đến hậu quả nghiêm trọng. Bạn cần tuân thủ nghiêm ngặt các quy tắc an toàn lao động, bao gồm việc ngắt nguồn điện, sử dụng thiết bị bảo hộ cá nhân, và làm việc theo quy trình chuẩn. Không bao giờ được bỏ qua các bước kiểm tra an toàn, vì điều này có thể gây nguy hiểm cho bản thân và những người xung quanh.
Các lưu ý an toàn quan trọng:
- Luôn ngắt nguồn điện: Đây là nguyên tắc cốt lõi và bắt buộc. Bạn hãy đảm bảo toàn bộ nguồn điện cấp cho cẩu trục đã được ngắt hoàn toàn và khóa lại (lockout/tagout) trước khi bắt đầu công việc. Sử dụng đồng hồ vạn năng để xác nhận không còn điện áp.
- Sử dụng thiết bị bảo hộ cá nhân (PPE): Bạn hãy luôn đeo đầy đủ găng tay bảo hộ, kính bảo hộ, mũ bảo hiểm (nếu cần), giày bảo hộ và quần áo bảo hộ. Điều này giúp bảo vệ bạn khỏi các nguy cơ vật lý, hóa học và điện.
- Làm việc trong khu vực an toàn: Bạn hãy đảm bảo khu vực làm việc sạch sẽ, đủ ánh sáng và không có chướng ngại vật. Thiết lập các rào chắn và biển báo “Đang bảo trì” để cảnh báo người khác.
- Kiểm soát tải trọng: Nếu cẩu trục đang giữ tải, bạn hãy đảm bảo tải trọng đã được hạ xuống an toàn hoặc được cố định chắc chắn trước khi tiến hành sửa chữa phanh. Không bao giờ làm việc dưới tải trọng treo.
- Tham khảo tài liệu kỹ thuật: Bạn hãy luôn có sẵn sơ đồ mạch điện, bản vẽ kỹ thuật và hướng dẫn sử dụng của nhà sản xuất. Điều này giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và các thông số kỹ thuật cần thiết.
- Sử dụng dụng cụ phù hợp: Bạn hãy đảm bảo các dụng cụ tháo lắp đang dùng đúng kích cỡ, còn tốt và sạch sẽ. Dụng cụ hỏng hóc hoặc không phù hợp có thể gây tai nạn hoặc làm hỏng thiết bị.
- Cẩn thận với các bộ phận nặng: Cụm phanh và các bộ phận liên quan có thể khá nặng. Bạn hãy sử dụng thiết bị nâng đỡ hoặc nhờ sự hỗ trợ nếu cần, tránh cố gắng nâng đỡ một mình.
- Kiểm tra kỹ sau khi hoàn thành: Trước khi cấp điện trở lại và vận hành, bạn hãy kiểm tra lại tất cả các mối nối điện, các bu lông, đai ốc đã được siết chặt và các bộ phận đã được lắp đặt đúng vị trí. Thực hiện chạy thử không tải và có tải nhẹ trước khi đưa vào vận hành chính thức.
- Không tự ý thay đổi cấu trúc: Bạn hãy tuân thủ thiết kế ban đầu của nhà sản xuất. Không tự ý thay đổi cấu trúc, vật liệu hoặc thông số kỹ thuật của cuộn hút phanh hoặc các bộ phận khác.
- Báo cáo sự cố: Nếu bạn phát hiện bất kỳ sự cố hoặc tình huống nguy hiểm nào trong quá trình làm việc, bạn hãy dừng ngay lập tức, báo cáo cho người quản lý và tìm kiếm sự hỗ trợ từ chuyên gia.
