Cảm biến Hanyoung NUX UP18RD-8NA

Cảm biến Hanyoung NUX UP18RD-8NA

Sensor cảm biến từ (hay còn gọi là cảm biến tiệm cận từ tính, magnetic sensor) à loại cảm biến phát hiện sự thay đổi từ trường hoặc sự hiện diện của vật thể có tính từ (sắt, thép, nam châm…). Khi có vật liệu sắt từ đi vào vùng từ trường, cảm biến sẽ tạo tín hiệu điện đưa về bộ xử lý hoặc thiết bị điều khiển.

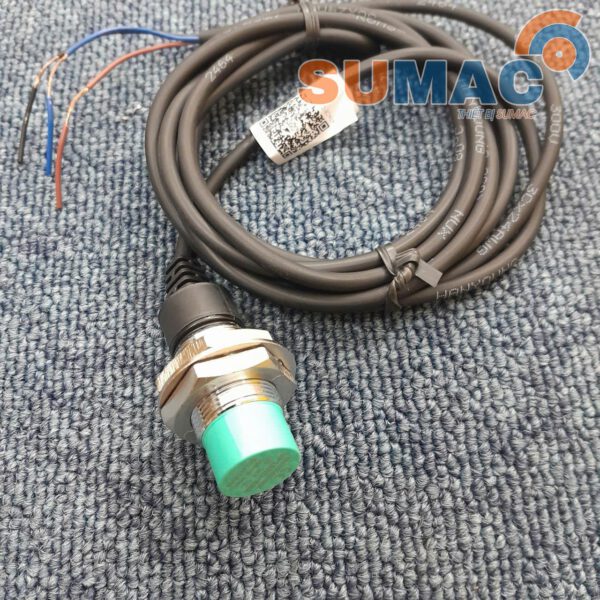

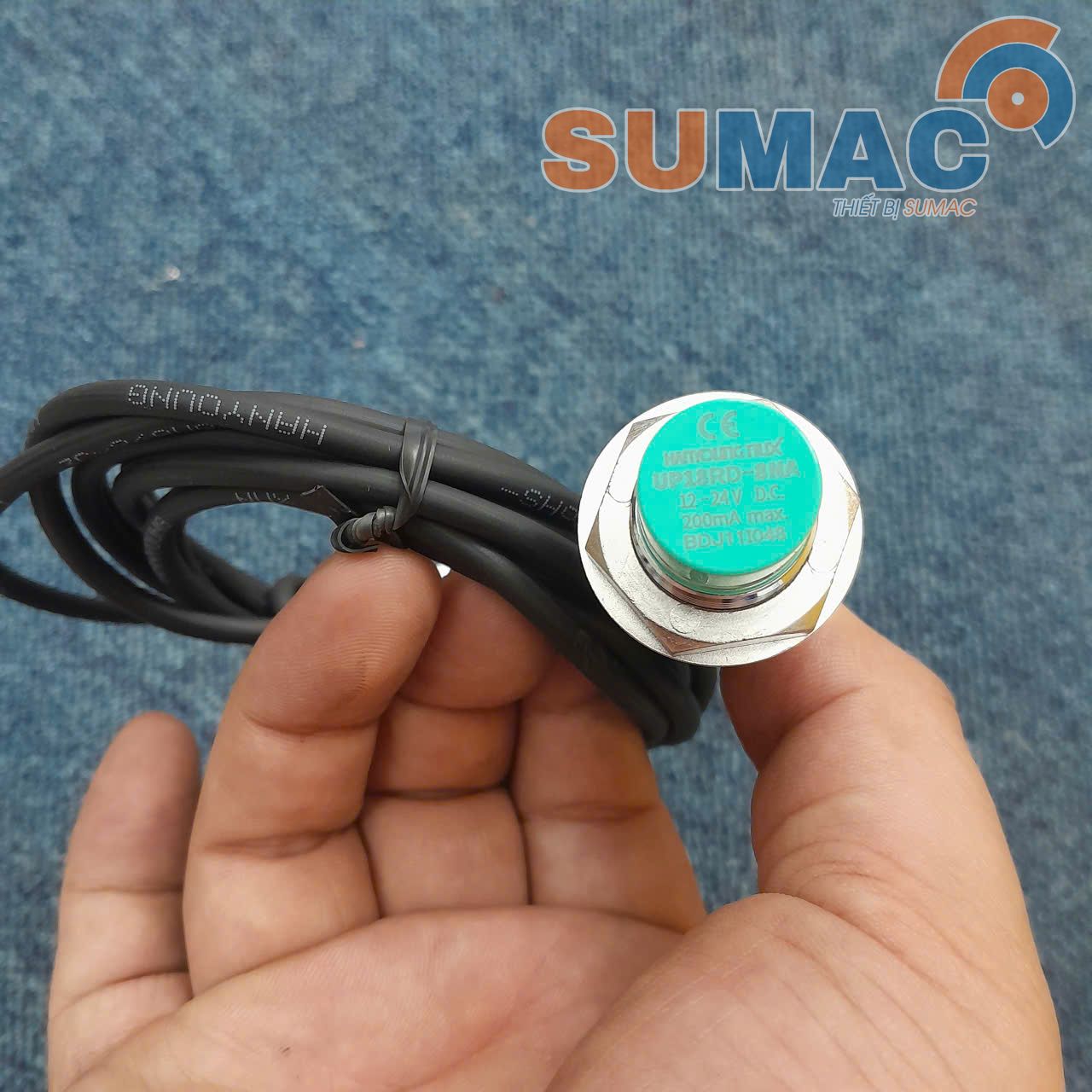

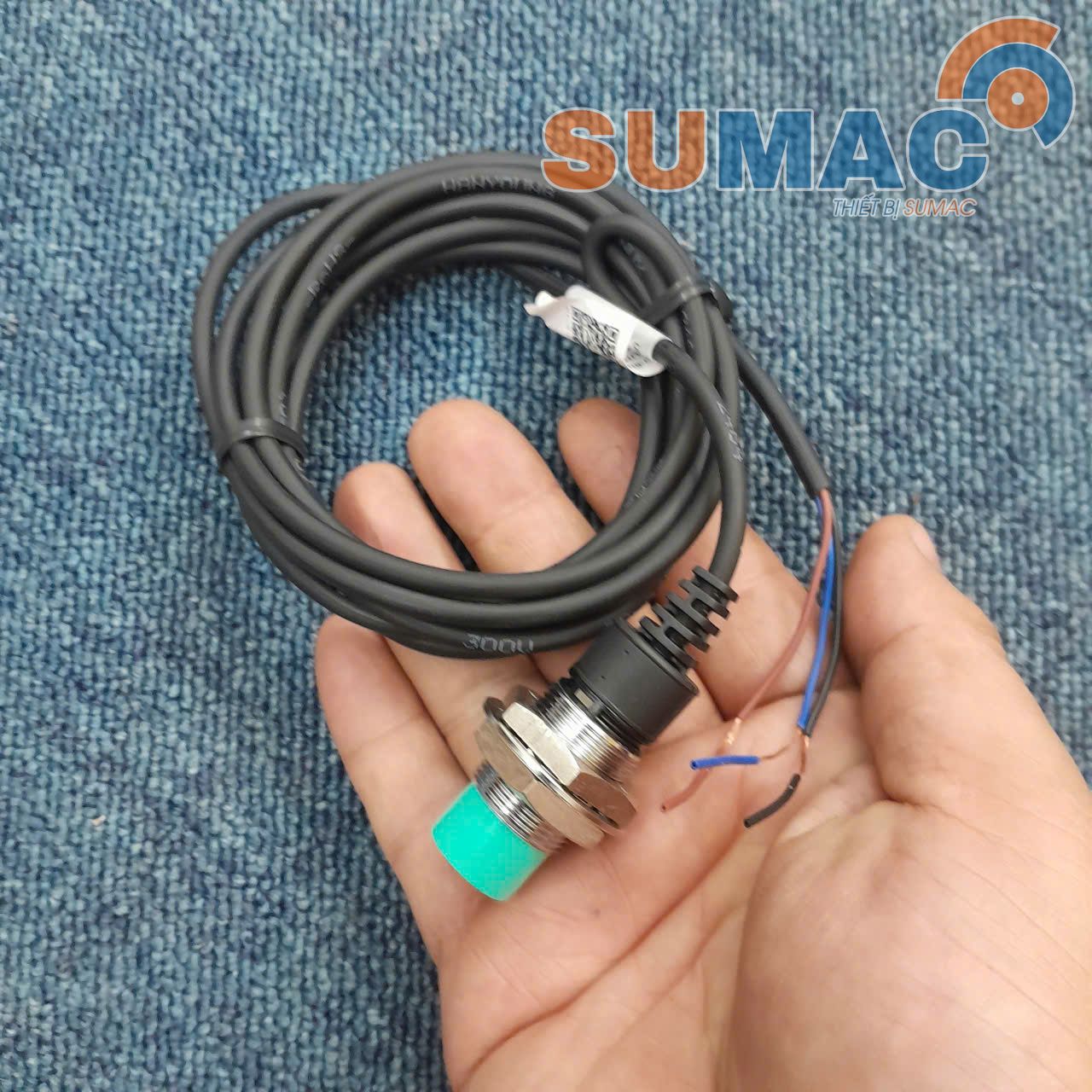

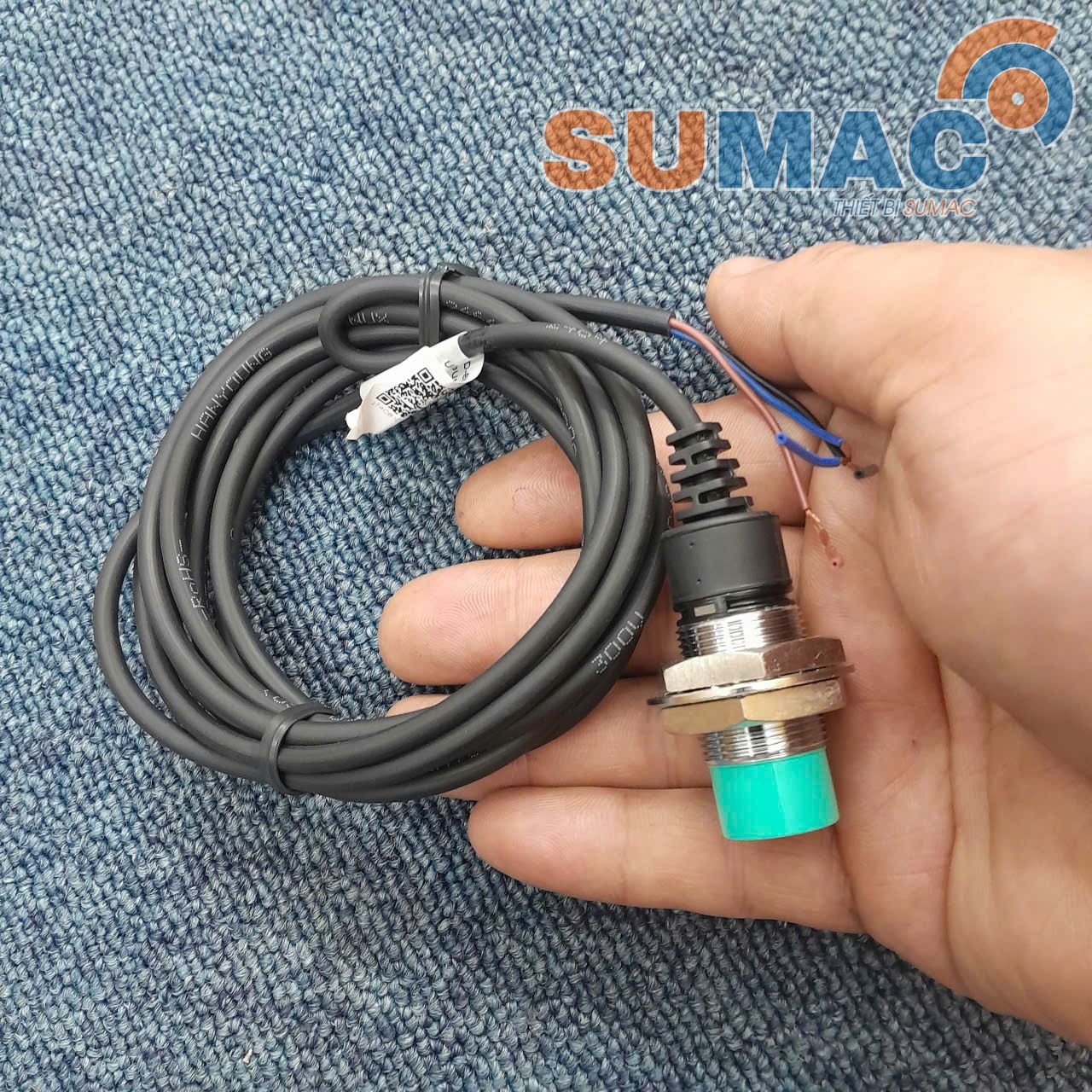

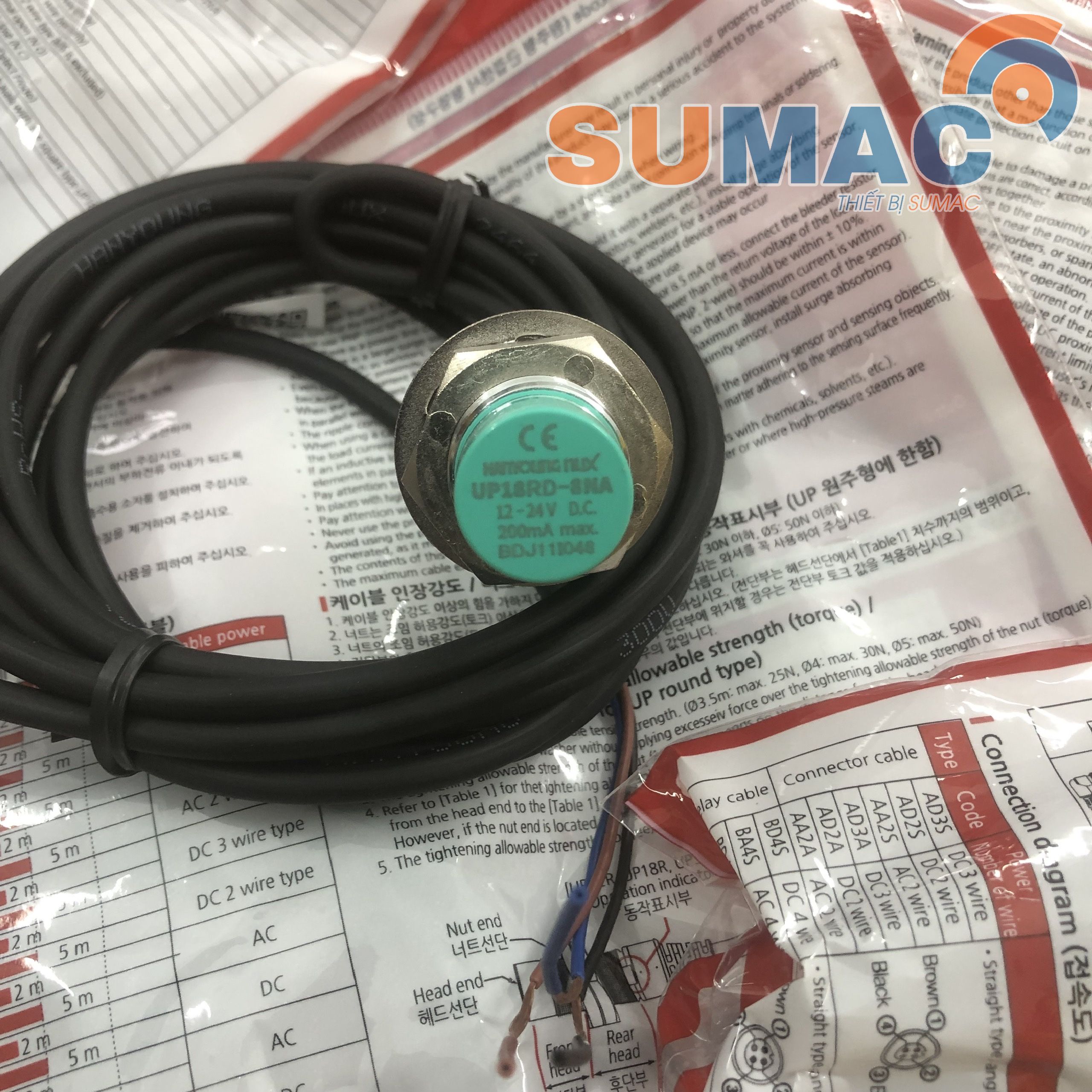

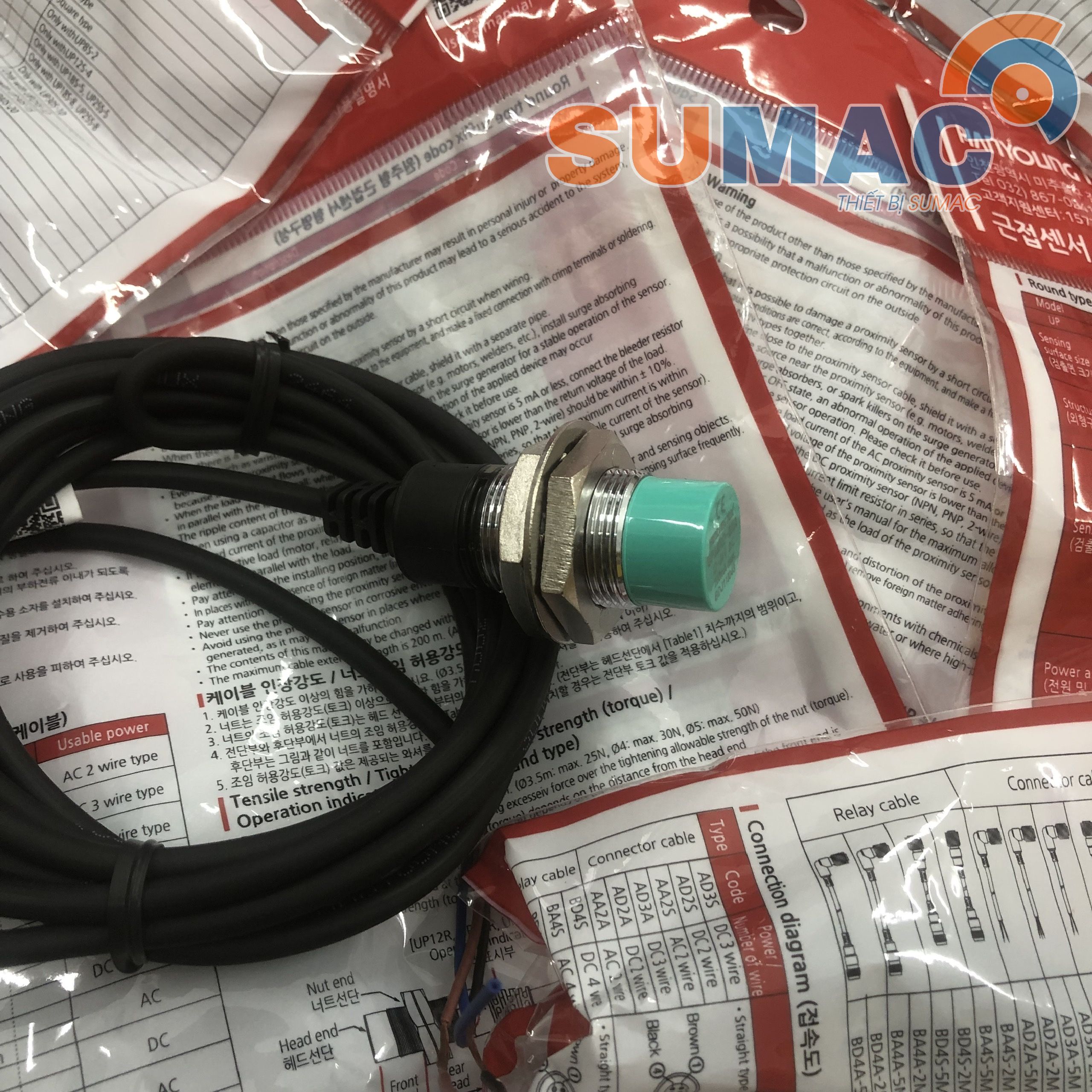

Cảm biến tiệm cận Hanyoung NUX UP18RD-8NA – một thiết bị công nghiệp loại tròn (M18), không có che chắn (non-shielded), với đầu cảm biến màu xanh và cáp kết nối dài.

Thông số kỹ thuật chính của UP18RD-8NA

Thông số	Giá trị
Loại	Cảm biến tiệm cận cảm ứng từ (Inductive Proximity Sensor)
Model	UP18RD-8NA
Điện áp	12–24 VDC (10–30 VDC)
Khoảng cách phát hiện	8 mm, (đối tượng chuẩn: sắt, kích thước ~25 × 25 × 1 mm)
Kiểu thân	Ren M18, thân trụ lồi, không che chắn
Chế độ chống nhiễu	Non-shielded (không che chắn)
Ngõ ra	NPN (thường mở – NO)
Tần số đáp ứng	200 Hz
Dòng tải tối đa	100 mA
Tín hiệu LED	Đèn LED báo hoạt động được tích hợp
Tần số đáp ứng	200 Hz
Dòng tải tối đa (Resistive load)	100 mA (0 V residual ≤ 5 V)
Chức năng bảo vệ	Chống ngắn mạch, quá tải, bảo vệ ngược cực cực, chống xung điện áp
Cấp độ bảo vệ	IP67 (chịu bụi và chịu nước)
Nhiệt độ hoạt động	Khoảng –25 °C đến +70 °C; độ ẩm: 35–85% RH
Vật liệu thân	Thân làm từ đồng thau mạ crôm; bề mặt cảm biến làm từ PBT; đầu giữ cáp bằng polyester elastomer
Chiều dài cáp	~2 m (loại tiêu chuẩn)
Loại cảm biến:	Lồi (flush mount không phù hợp), phù hợp lắp lọt lỗ xuyên qua – lắp kiểu lồi ra ngoài
Khối lượng	Thân cảm biến khoảng 170 g; với cáp khoảng 220 g (tùy thuộc loại đầu kết nối)

Nguyên lý hoạt động cảm biến từ

Có hai nguyên lý phổ biến:

1. Hall Effect (hiệu ứng Hall):

   – Khi dòng điện đi qua một chất bán dẫn đặt trong từ trường, sẽ xuất hiện điện áp vuông góc với dòng điện → tín hiệu này được dùng để phát hiện từ trường.

2. Reed Switch (công tắc từ):

   – Hai lá kim loại đặt trong ống thủy tinh hút – nhả khi có nam châm lại gần. Đây là loại đơn giản và giá rẻ.

Đặc điểm cảm biến từ

1. Không tiếp xúc cơ khí, tuổi thọ cao.
2. Độ nhạy tốt với vật liệu sắt từ hoặc nam châm.
3. Làm việc được trong môi trường bụi bẩn, dầu mỡ, nước.
4. Khoảng cách phát hiện thường từ 1 mm – 50 mm tùy loại.

Ứng dụng cảm biến từ

1. Công nghiệp:

– Phát hiện vị trí piston trong xi lanh thủy lực/khí nén.

– Đếm số vòng quay trục, bánh răng.

– Kiểm soát cửa an toàn, thang máy.

2. Ô tô:

– Cảm biến vị trí trục cam, trục khuỷu.

– Cảm biến ABS (phanh chống bó cứng).

3. Thiết bị điện tử:

– Cảm biến đóng/mở nắp điện thoại, laptop.

– Hệ thống cửa từ, khóa từ.

Các loại cảm biến phổ biến

1. Theo đại lượng đo:
   • Cảm biến nhiệt độ: thermistor, RTD, cặp nhiệt điện.
   • Cảm biến áp suất: piezoelectric, strain gauge.
   • Cảm biến mức: siêu âm, radar, phao.
   • Cảm biến tiệm cận: cảm ứng từ, điện dung, hồng ngoại.
   • Cảm biến lực/tải: load cell.
   • Cảm biến hình ảnh: camera, CMOS, CCD.
2. Theo nguyên lý hoạt động:
   • Điện trở (thay đổi giá trị R).
   • Điện dung (thay đổi C).
   • Điện áp phát sinh do hiệu ứng vật lý (áp điện, nhiệt điện, quang điện).

Mua cảm biến UP18RD-8NA ở đâu ?

Máy và thiết bị Sumac cung cấp linh kiện điện tử, cảm biến UP18RD-8NA Hanyoung NUX chính hãng.

……………………………………..
