Bộ nguồn thủy lực

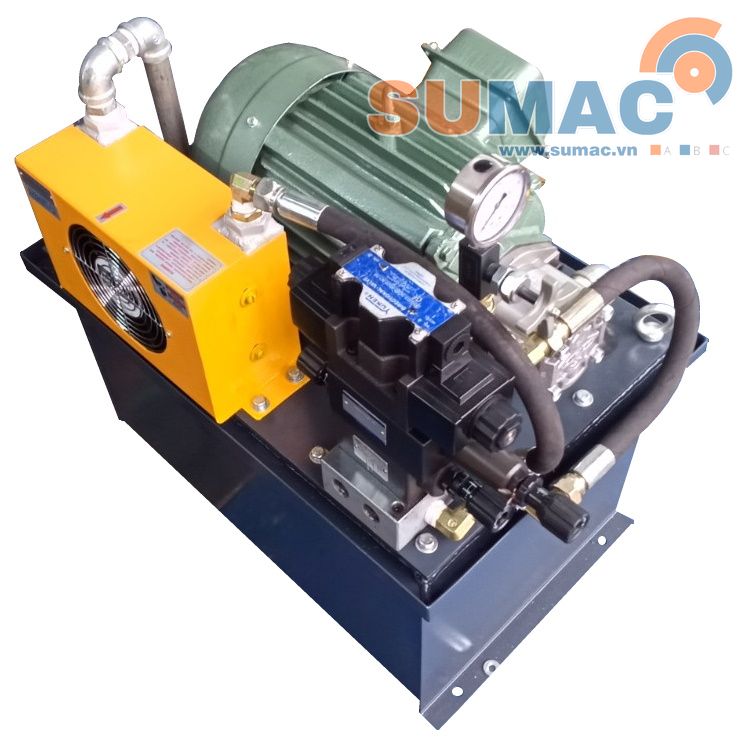

Bộ nguồn thủy lực -Hydraulic Station

Bộ nguồn thủy lực (hay còn gọi là trạm nguồn thủy lực) là thiết bị quan trọng trong hệ thống thủy lực, có nhiệm vụ cung cấp dòng chất lỏng áp suất cao cho động cơ thủy lực, xi lanh và các bộ phận khác trong hệ thống. Nó giúp chuyển đổi năng lượng từ nguồn thủy lực sang các dạng chuyển động cơ học, tạo ra chuyển động quay, tuyến tính hoặc lực

Cấu tạo cơ bản của bộ nguồn thủy lực

Một bộ nguồn thủy lực bao gồm các thành phần chính sau:

1. Động cơ điện (Motor thủy lực hay bơm dầu ): Cung cấp năng lượng cơ học để quay trục bơm thủy lực, từ đó cung cấp dầu cho toàn bộ hệ thống thủy lực

– Cơ cấu truyền tải của bộ nguồn thủy lực có thể là động cơ điện, động cơ dầu, động cơ xăng hay có thể là bất kể loại động cơ nào có tốc độ từ 700

vòng/phút đến 2000 vòng/phút có momen xoắn. Thông dụng nhất là bộ nguồn thủy lực sử dụng động cơ điện.

– Bộ nguồn có công suất từ: 0.2kw, 0.75kw, 1.5kw, 2.2kw, 3.7kw, 4kw, 5.5kw, 7.5kw đến hàng trăm kw

– Bộ nguồn thủy lực (Hydraulic Station) có động cơ truyền tải kiểu 1 pha 220V hoặc 3 pha 380V .v.v.

– Động cơ truyền tải của bộ nguồn thủy lực thường dùng phổ biến nhất là động cơ Vihem, VTC, Hồng Kí – Việt Nam

Đây là ba hãng động cơ Việt Nam có thể nói đến thời điểm hiện tại của SUMAC là chạy ổn định nhất.

Ngoài các hãng động cơ trên còn có các hãng động cơ khác của nước ngoài như: Hitachi, Siemen, ABB, Dolin, Donglin.v.v

– Động cơ điện có loại cốt dương và động cơ cốt âm, Động cơ điện cốt dương cần khớp nối và bích nối với bơm, còn động cơ cốt âm chỉ cần bơm tương thích với đầu cốt âm động

2. Bơm thủy lực: Bơm thủy lực biến đổi cơ năng thành năng lượng thủy lực. Dầu thủy lực trong bể chứa được bơm hút và tải vào buồng nén.

Tại đây, dầu thủy lực có áp suất ( tích lũy năng lượng áp suất) được truyền tới các phân tử trong hệ thống với vai trò tạo nên các chuyển động tại cơ cấu chấp hành.

Có ba loại bơm cơ bản: bơm bánh răng (HGP 1A, HGP 2A, HGP 3A), bơm piston và bơm cánh gạt.

3. Thùng chứa dầu: Chứa dầu thủy lực, thường được làm từ thép hoặc inox để chống ăn mòn và oxy hóa

Bộ nguồn thủy lực (Hydraulic Station) có thùng dầu từ 10 lít đến hàng nghìn lít

Các kích cỡ thùng dầu phổ thông: 30 lít, 40 lít, 50 lít, 60 lít, 80 lít, 100 lít, 150 lít, 200 lít.v.v

Kèm theo thùng dầu với đầy đủ phụ kiện bao gồm: Nắp dầu, lọc dầu hút, thước thăm dầu, vú dầu, lỗ thoát hơi

4. Van thủy lực: Điều khiển dòng chảy và áp suất trong hệ thống, bao gồm van một chiều, van an toàn, van tiết lưu, van điện từ, v.v.

Van thủy lựclà một ưu điểm lực của thiết bị truyền động, giúp cho việc đồng nhất trong việc kiểm soát lực, mô men và chuyển động.

Các loại van thuỷ lực thường thấy là các van điều khiển hướng, áp suất và lưu lượng của chất lỏng thủy lực, cho phép sử dụng hệ thống truyền động một cách trơn tru, an toàn và kiểm soát.

Bộ nguồn thủy lực (Hydraulic Station) – các hãng van phổ biến

– Saintfon: áp suất 170 bar

– Saintfon: áp suất cao 315 bar

– Yuci Yuken: Áp suất 200 bar

– Ashun: áp suất 315 bar

Các cỡ van từ van 01 – 02 , 03, 04, 06, 10.

Van thủy lực lắp cho bộ nguồn thủy lực có rất nhiều loại, mỗi loại sử dụng cho chức năng làm việc khác nhau

Các loại van chính trong bộ nguồn thủy lực:

– Van điện từ 2 đầu điện, van điện từ 1 đầu điện: 3C6, 3C4, 3C2, 3C9, 2B2, 2B3 .v.v

– Van cân bằng

– Van chống lún đường ống, van chống rơi, van chống lún 2 chiều

– Van tiết lưu, van 1 chiều, van kích mở

– Van xả nhanh, van điều áp

–  Van chỉnh áp, van chống lún

–  Van chống lún thủy lực có chức năng chống lún, chống trôi , giử các cơ cấu chấp hành đúng vị trí cho đến khi bơm hoạt động.

Van này thường dùng trong các hệ thống thủy lực sử dụng các xy lanh 2 chiều như máy ép, chân chống của các loại xe cẩu .

–  Đế van thủy lực là thiết bị dùng để lắp đặt, bố trí các van thủy lực trên nó. Chúng ta có thể dễ dàng bắt gặp đế van trong các máy móc, hệ thống thủy lực.

Nó có thể lắp 1 van dầu điện hay nhiều van xếp chồng lên nhau, tùy thuộc vào thiết kế, diện tích hệ thống.

5. Phụ kiện thủy lực bao gồm :

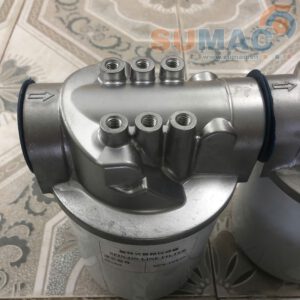

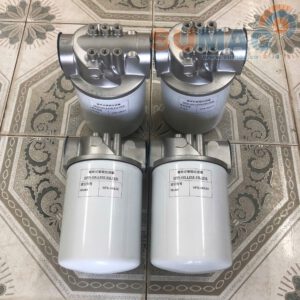

– Bộ lọc dầu: Lọc sạch dầu trước khi đưa vào hệ thống, đảm bảo chất lượng dầu và bảo vệ các thiết bị trong hệ thống

– Hệ thống làm mát: Vì trong quá trình hệ thống thủy lực làm việc: Bơm Thủy Lực bơm dầu cho Van Thủy Lực phân phối dầu thủy lực cho Xy Lanh Thủy Lực hoạt động sẽ tạo ra nhiệt năng do lực mat sát. Nên hệ thống dầu thủy lực sẽ nóng lên => ảnh hưởng đến tuổi thọ của các thiết bị thủy lực, do sự giãn nở của gioăng phớt bơm thủy lực, gioăng phớt van thủy lực, gioăng phớt xy lanh thủy lực … Nếu bộ nguồn chạy liên tuc ta cần sử dụng quạt làm mát thủy lực để hệ thống thủy lực hoạt động tốt! Giữ nhiệt độ của dầu ở mức tối ưu trong suốt quá trình vận hành, thường sử dụng quạt tản nhiệt hoặc bộ làm mát nước.

– Đồng hồ đo áp suất là phụ kiện thủy lực, đồng hồ thủy lực có công dụng hiển thị áp suất hiện tại của hệ thống.

Công dụng của đồng hồ báo áp thủy lực:

– Theo dõi áp xuất làm việc của hệ thống thủy lực

– Kiểm tra áp xuất tối đa của hệ thống thủy lực, trạm nguồn thủy lực

– Hiển thị áp xuất khi trạm nguồn qua tải

– Báo áp để có điều chỉnh áp xuất của hệ thống cho phù hợp, điều chỉnh áp qua van an toàn

– Ngoài ra còn các phụ kiện khác như : Khớp nối, thước dầu, nắp dầu…..

Nguyên lý hoạt động bộ nguồn thủy lực

Khi cấp nguồn điện, động cơ điện quay và truyền động cho bơm thủy lực. Bơm hút dầu từ thùng chứa và đẩy vào hệ thống qua các van điều khiển, cung cấp áp suất và lưu lượng dầu cần thiết cho các cơ cấu chấp hành như xi lanh hoặc động cơ thủy lực. Dầu sau khi thực hiện công việc sẽ quay trở lại thùng chứa, qua bộ lọc để loại bỏ tạp chất, và chu trình tiếp tục.

Tùy vào mục đích sử dụng của trạm nguồn thủy lực mà bộ nguồn thủy lực được chế tạo khác nhau

–  (Hydraulic Station) Trạm nguồn thủy lực cho từ 1 xilanh đến nhiều xilanh hoạt động đồng thời

– (Hydraulic Station) Trạm nguồn thủy lực cho từ 2 xilanh trở lên hoạt động riêng biệt

– (Hydraulic Station) Trạm nguồn thủy lực cấp cho xilanh + động cơ thủy lực

Ngoài ra chúng tôi cung cấp các loại bộ nguồn thủy lực mini như :

– Bộ nguồn thủy lực mini 12v

– Bộ nguồn thủy lực mini 24V

– Bộ nguồn thủy lực 220v,

– Bộ nguồn thủy lực yuken,

– Bộ nguồn thủy lực công suất nhỏ, bộ nguồn thủy lực 1.5Kw, 2.2Kw, 3.7kw, 5.5Kw…..

Nên khách hàng cân nhắc trước khi lựa chọn

Khách hàng có thể tìm hiểu thêm các loại bộ nguồn thủy lực khác ở link dưới

Bộ nguồn thủy lực 2.2kw bơm VP 1 van

Bộ nguồn thủy lực  3.7 KW bơm VP 1 van

Bộ nguồn thủy lực 3.7 Kw bơm VP 2 van

Bộ nguồn thủy lực 5.5Kw bơm bánh răng 3 van

Bộ nguồn thủy lực mini 220V

Bộ nguồn thủy lực 2.2 Kw có chỉnh lưu lượng áp suất

Bộ nguồn thủy lực 3.7kw bơm bánh răng 1 van

Bộ nguồn thủy lực 2.2kw bơm VP

Các mẫu bộ nguồn thủy lực khác

MUA BỘ NGUỒN THỦY LỰC Ở ĐÂU ?

Bộ nguồn thủy lực có thể được sử dụng trong nhiều ứng dụng khác nhau như sản xuất máy móc, xây dựng, ô tô, và ngay cả trong ngành y tế.

Để lựa chọn bộ nguồn thủy lực, bạn cần cân nhắc các yếu tố : Công suất, điện áp, áp lực, giá thành, chất lượng sản phẩm ……….

Máy và thiết bị Sumac cung cấp bộ nguồn thủy lực, bộ nguồn thủy lực minI các loại công suất, điện áp.

………………………………………………………………..
